銷售熱線：181-5924-4681
銷售熱線：181-5924-4681
全國服務熱線 181-5924-4681
產品介紹
JCSC-6500是一種具備精確和耐久特性的類ABS的立體光造型樹脂。它被用于固態(tài)激光的光固化成型法。JCSC-6500可應用于于汽車，醫(yī)療，消費電子等工業(yè)領域的母模，概念模型，一般部件，功能性部件的制作。用JCSC-6500樹脂制造的部件的耐久性長達6.5個月以上。
典型特點
中等粘度的液態(tài)樹脂，確保其更容易涂層以及清洗部件和機器
在潮濕環(huán)境中具有更好的強度及尺寸保持特性
只需要極小的部件修飾
更長的實際使用期限
典型優(yōu)點
能夠建造精確和高韌性的部件并提高了部件的尺寸穩(wěn)定性
對于真空鑄造部件的高質量控制

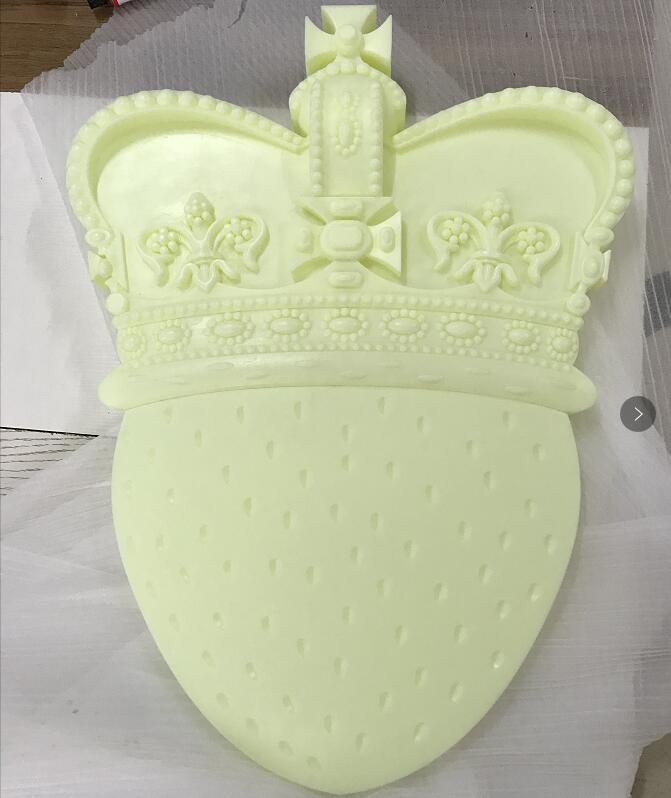

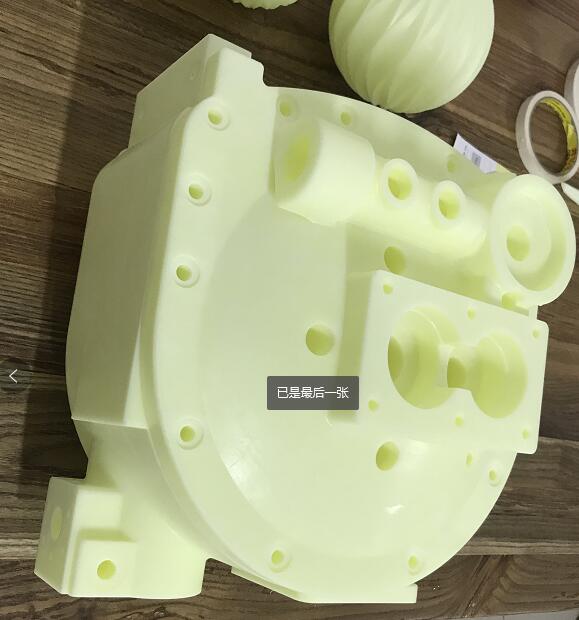

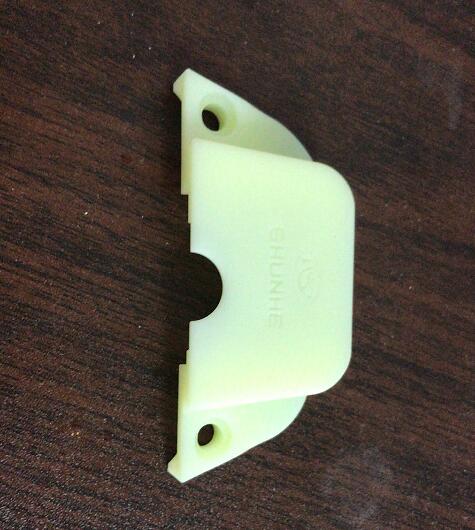

固化后淡黃的顏色更加接近于ABS
MEASUREMENT測試項目 | TEST METHOD 測試方法 | VALUE 數值 |
90-minute UV post-cure 90分鐘紫外固化 | ||
Hardness 硬度, Shore D | ASTM D 2240 | 78~90 |
Flexural modulus 彎曲模量, Mpa | ASTM D 790 | 2,685-2,775 |
Flexural strength 彎曲強度, Mpa | ASTM D 790 | 71- 78 |
Tensile modulus 拉伸模量, MPa | ASTM D 638 | 2,611-2,765 |
Tensile strength 拉伸強度, MPa | ASTM D 638 | 45-58 |
Elongation at break 斷裂延長率 | ASTM D 638 | 13 -22% |
Poisson`s Ratio泊松比 | ASTM D 638 | 0.40-0.45 |
Impact strength notched Izod, J/m 缺口沖擊強度 | ASTM D 256 | 25 - 40 |
Heat deflection temperature, ℃ 熱變形溫度 | ASTM D 648 @66PSI
| 55~69
|
Glass transition,Tg 玻璃化轉變溫度，℃ | DMA，E”peak | 60~79 |
Coefficient of thermal expension,熱膨脹系數, /℃ | TMA(T<Tg) | 85~99*E-6 |
Density 密度, g/cm3 | 1.12~1.18 | |
Dielectric Constant介電常數 60 Hz | ASTM D 150-98
| 4.1~5.1
|
Dielectric Constant介電常數 1 kHz | ASTM D 150-98
| 3.4~4.2
|
Dielectric Constant介電常數 1 MHz | ASTM D 150-98
| 3.1~4.1
|
Dielectric Strength絕緣強度 kV/mm | ASTM D 1549-97a
| 12.7~16.9 |
